看到密密麻麻的高低压开关柜图片，是不是感觉头大？别担心，今天我用大白话教你快速看懂这些图。记住一个核心：低压柜像家里的配电箱，高压柜像变电站的小型版。咱们分四步走。

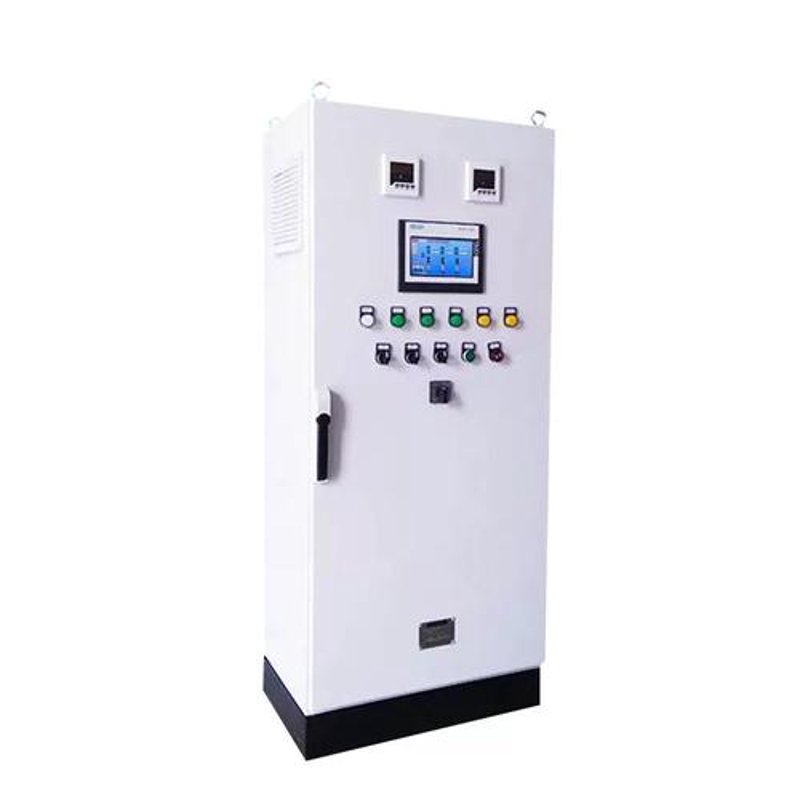

第一步：认外形。低压柜（如MNS、GCK）通常矮胖，门上有仪表和按钮；高压柜（如KYN28、XGN）更高瘦，金属外壳更厚实。图片里，低压柜多在车间，高压柜得配专门的绝缘垫。
第二步：看内部结构。低压柜内部分成几个小格子，断路器、接触器像积木一样插在导轨上。高压柜里最显眼的是手车式断路器，像个大抽屉，顶部还有母线室（铜排连接的地方）。
第三步：找关键标识。图片上通常标有“进线柜”、“出线柜”、“联络柜”等标签。进线柜是总开关，出线柜分给各个设备。另外，注意看电流表、指示灯和转换开关的位置，它们告诉你设备运行状态。
第四步：学会看接线图。很多图片会附带一次系统图，上面用线条和符号表示电缆走向。比如，一条粗线代表主母线，分叉出去的细线是支路。看到“QF”符号就是断路器，“KM”是接触器。记住这个套路，什么柜子都能看懂！
