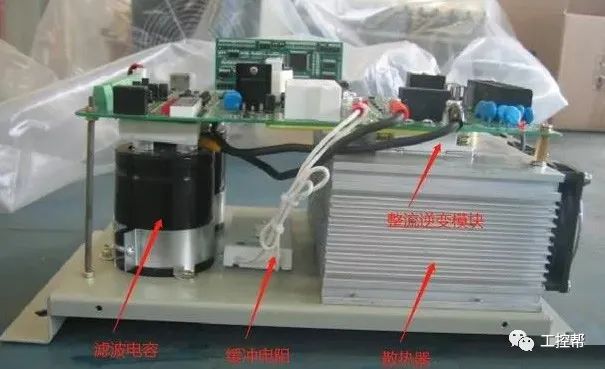

开放式结构变频器
这是一台开放式结构变频器，内部就是这么简单，加个外壳就是经常看到的变频器模样了.
变频器主要由整流、滤波、逆变、电源、控制、保护等几部分组成，
整流部分用的元件是整流桥，其实就是由6个二极管组成的三相整流电路。小功率的变频器整流、逆变、制动单元是集成在一个模块上面，如下图所示。这是变频器内部最重要也是最昂贵的部件，如果这个元件损坏了，变频器基本报废。
英飞凌 整流逆变模块
大功率的变频器整流和逆变模块是分开的。下图是整流模块。

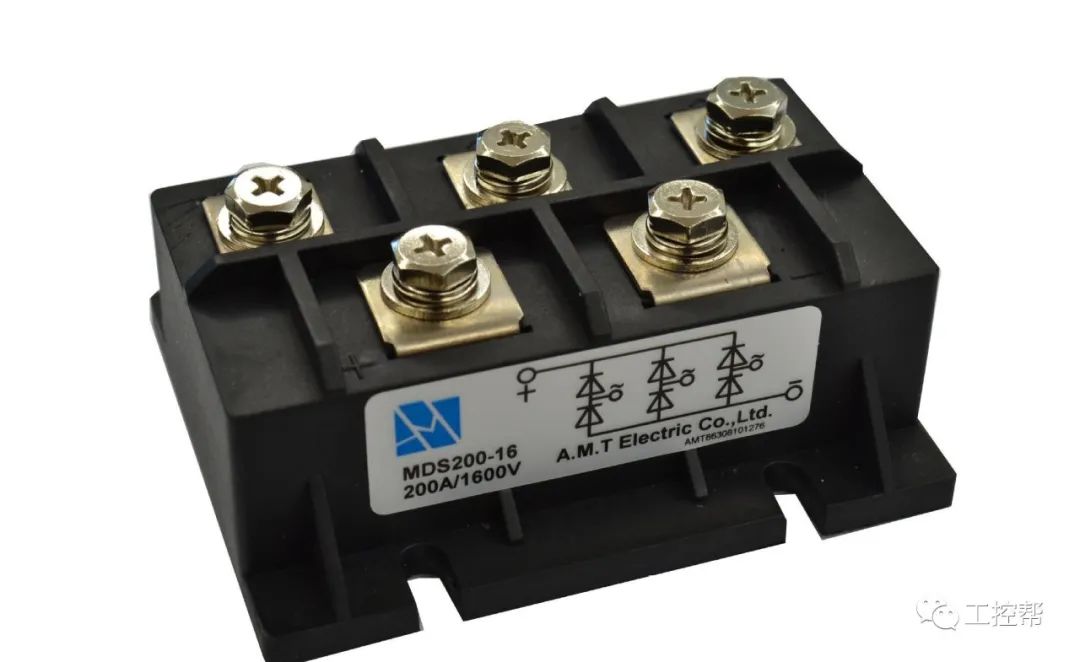

整流桥模块

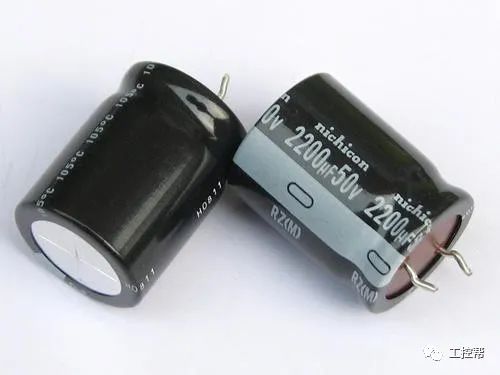

滤波电容
逆变部分是由六个IGBT 组成，像下图这样的IGBT模块，里面包含了两个IGBT管，变频器一般由三个这样的模块来组成逆变回路。

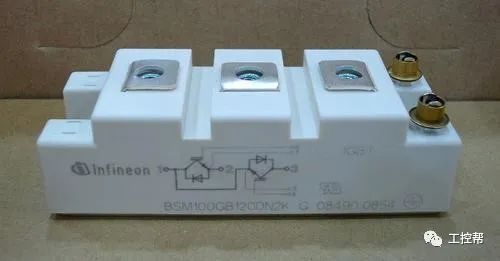

IGBT模块
看完了主回路，再看看控制回路组成吧。
集控制和驱动一体的变频器电路板
当然，市场上变频器种类繁多，但是万变不离其宗，进口品牌各种控制和保护功能均比较完善，其电路也是比我们展示的电路复杂，主回路部分大同小异，区别主要在控制和保护部分。
