施工现场用电必须符合下列规定：

1、采用三级配电系统（即总配电柜或箱、分配电箱、开关箱）；

2、采用TN-S接零保护系统；

3、采用三级漏电保护系统（即总配电箱漏电保护器、分配箱漏电保护器、开关箱漏电保护器）。

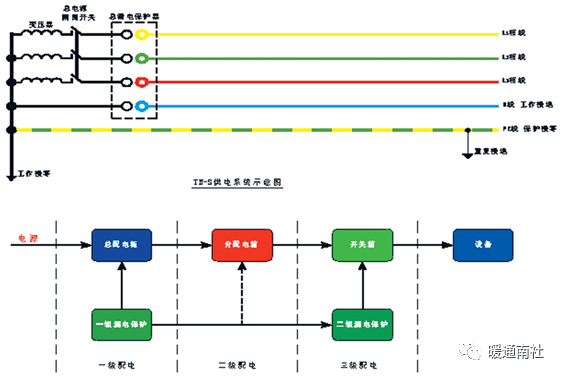

系统配电示意图：

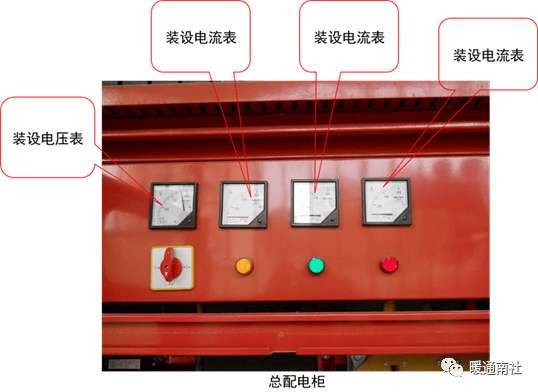

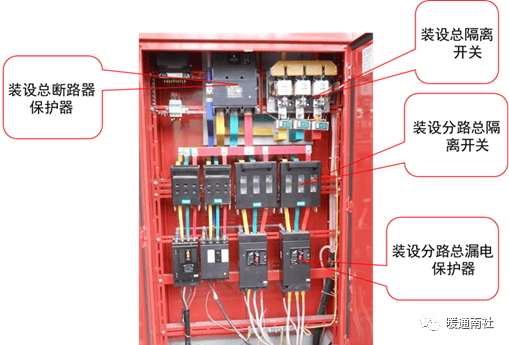

总配电室：

总配电房要求：

1、配电房应自然通风，并应采用防止雨雪侵入和动物进入的措施。配置必要的消防器材。

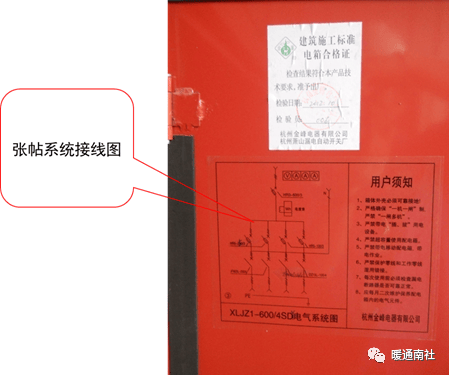

2、配电房布置应合理，且操作方便，符合安全要求。配电房应张挂有总平面图、总系统图。

3、配电房的门向外开，并配锁。

4、配电房照明分别设置正常照明和事故照明。

5、配电柜或配电线路停电检修时，应悬挂“禁止合闸，有人工作”停电标志牌。停电时必须由专人负责。张挂电工操作规程。电柜前地面设绝缘胶。

6、配电房沿墙周边设置接地等压带。

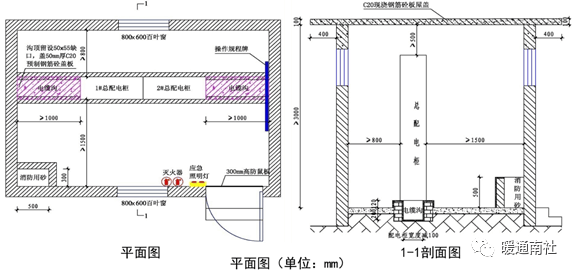

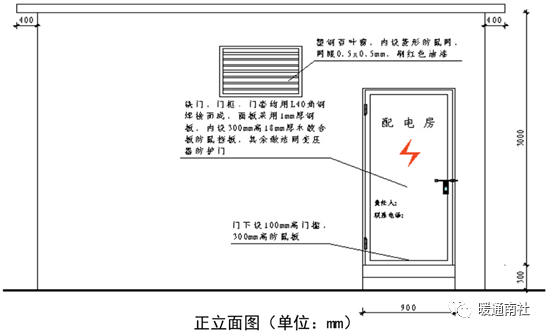

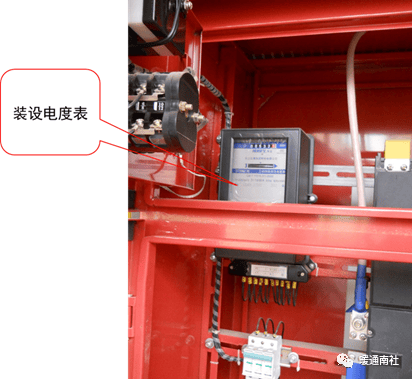

总配电房设置立面示意图：

总配电箱中的漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.s。

分配电箱：

分配电箱要求：

1、分配电箱的电器安装板上必须分设N线和PE线端子板。

2、分配电箱应装设总隔离开关、分路隔离开关，以及分路漏电保护器。

3、分配电箱不得安装插座做电气连接。

4、漏电保护器应装设在分配箱靠近负荷的一侧。

5、分配电箱与开关箱距离不得超过30m。

6、分配电箱的漏电开关额定漏电动作电流为100mA, 额定动作时间为0.1S。

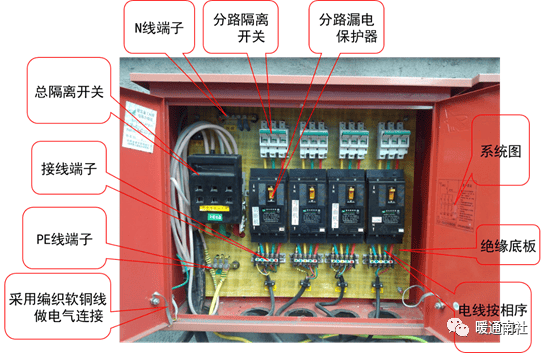

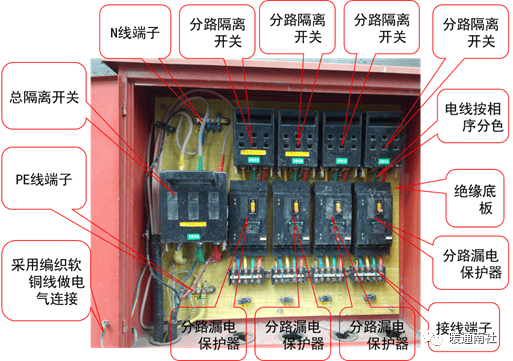

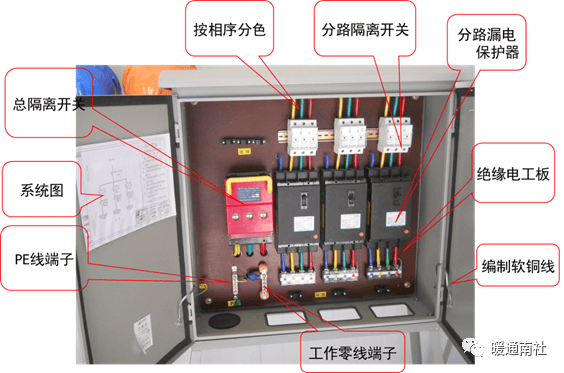

分配电箱电器配置示意图：

分配电箱：

开关箱：

开关箱要求：

1、必须按“一机一隔离一漏一箱”设置。

2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。

3、开关箱与控制设备的水平距离距离应在3米内。

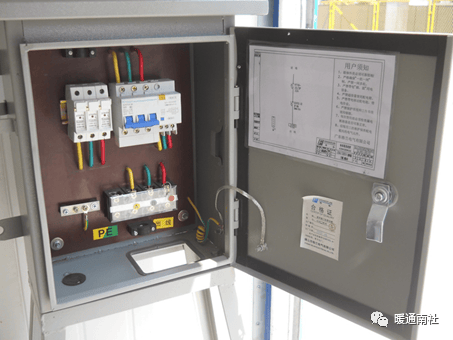

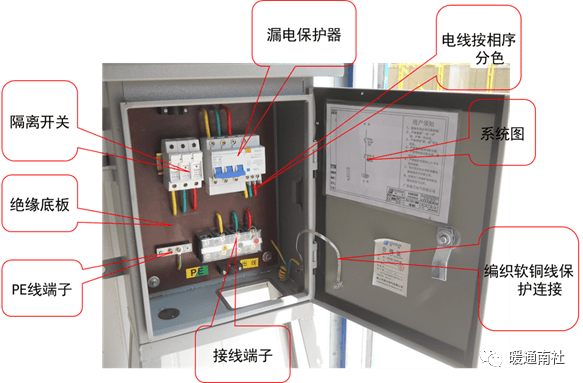

开关箱电器配置示意图：

开关箱电器配置示意图：

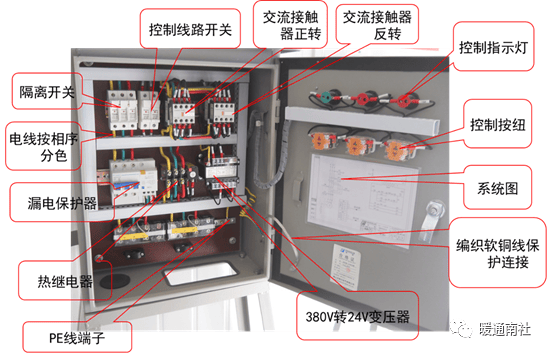

双向机具（砂浆机）开关箱：

锯木机开关箱：

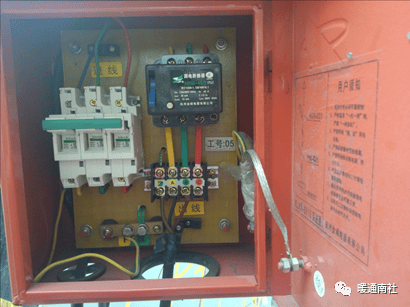

普通设备开关箱：

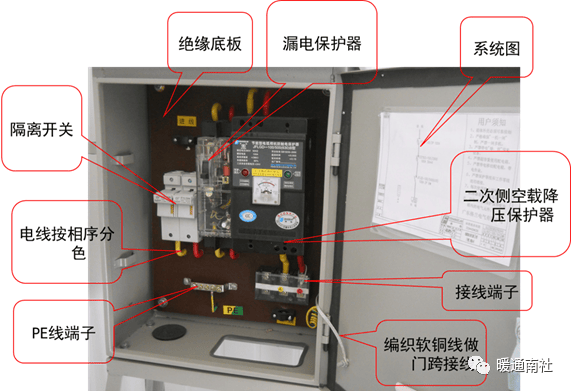

交流焊机开关箱：

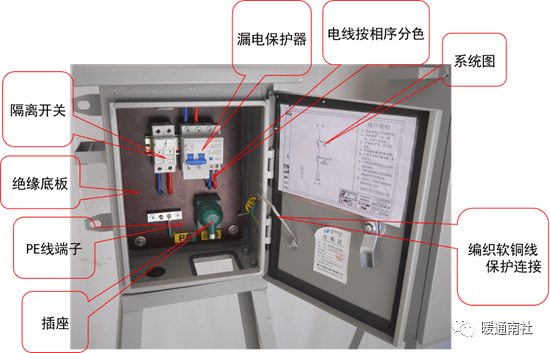

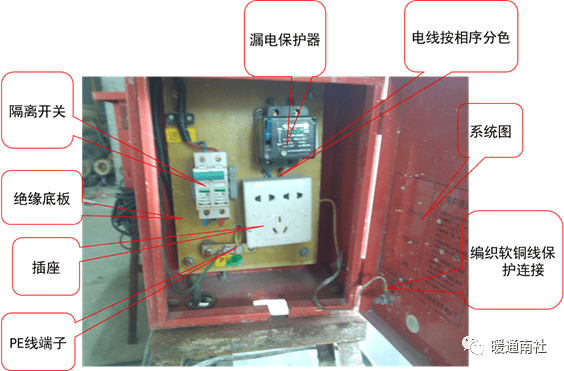

220V开关箱：

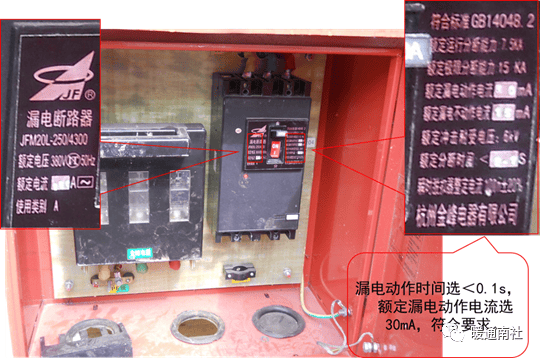

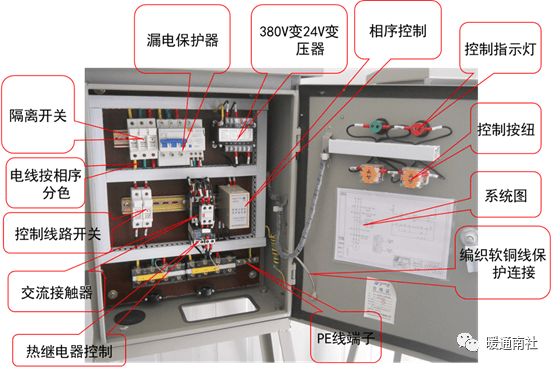

大型设备开关箱漏电开关参数选择：

临时电箱设置示意图：

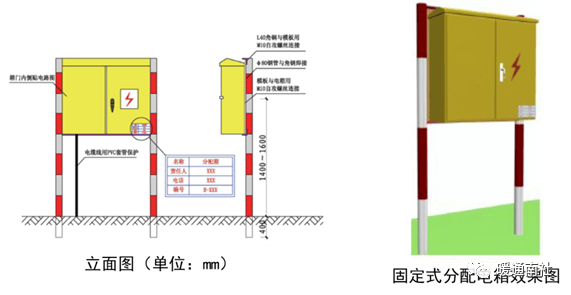

固定式分配电箱：

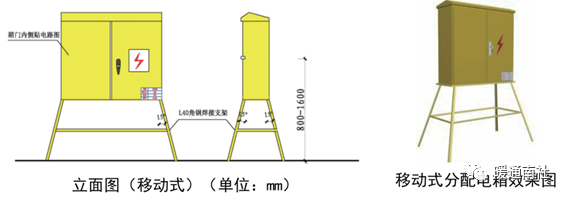

移动式分配电箱：

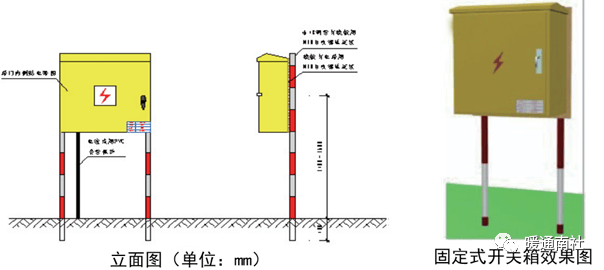

固定式开关箱：

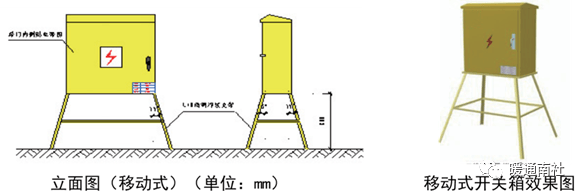

移动式开关箱：

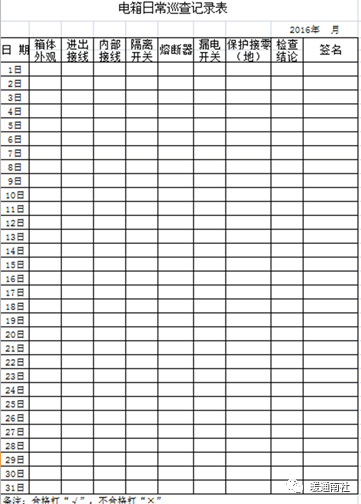

电箱巡检记录表：

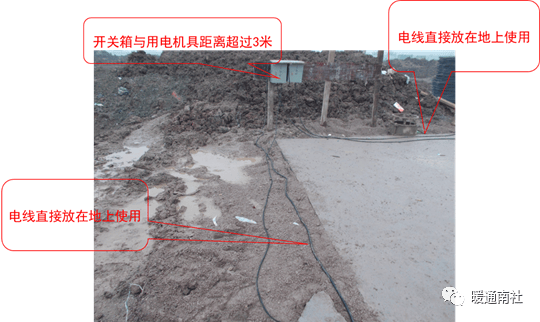

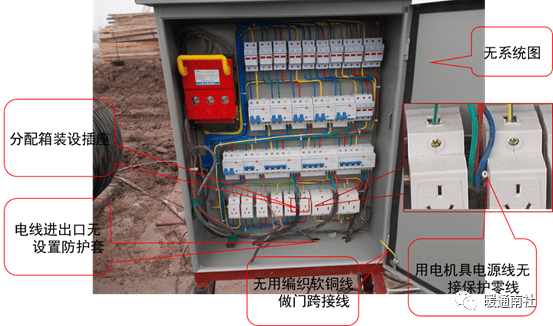

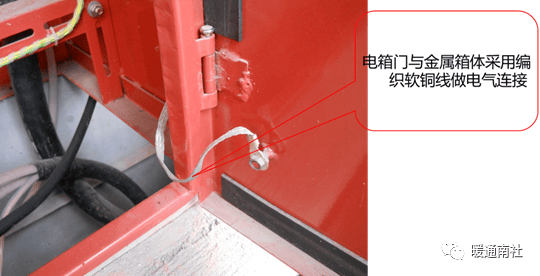

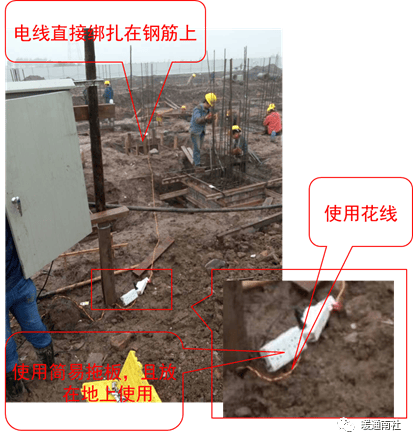

用电隐患图片：

钢筋加工场分配箱：

钢筋加工场开关箱：

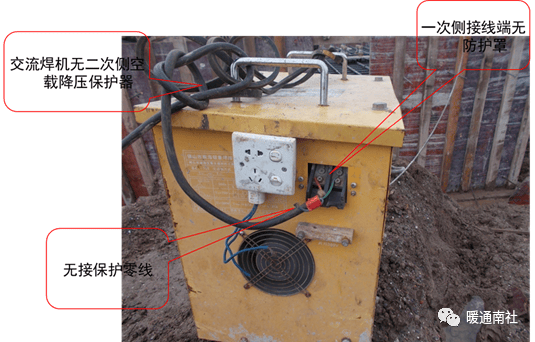

交流电焊机：

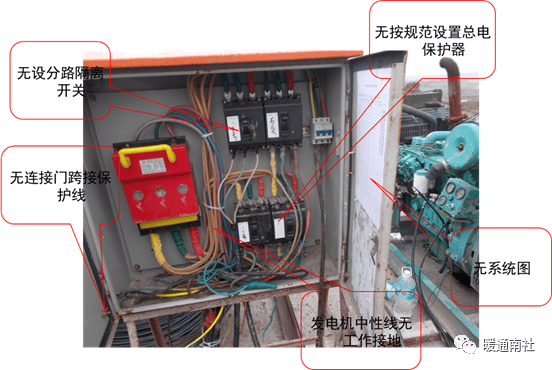

发电机总配电箱：

钢筋加工场：

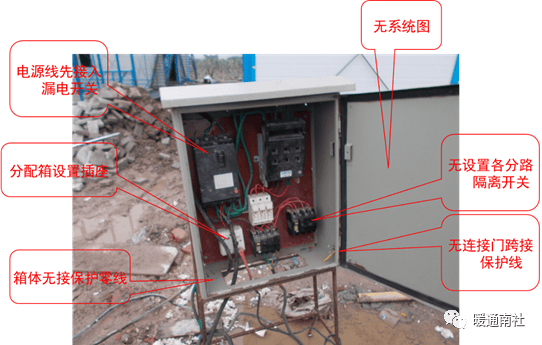

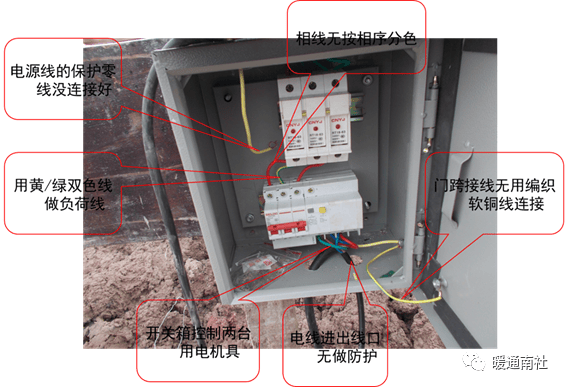

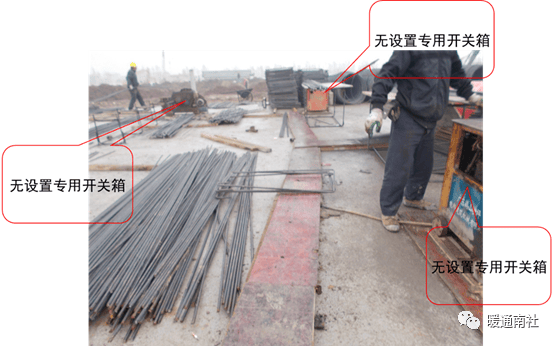

不规范示意图：
