高低压配电柜安装是否规范，直接影响后期运行安全，从基础施工到最终验收，每个环节都有严格标准，缺一不可。

基础施工是“奠基石”。高压柜基础槽钢必须水平，误差不超过1mm/m，全长不超过5mm，安装后用膨胀螺栓固定在混凝土上，接地电阻≤4Ω。低压柜虽对基础要求稍低，但也要保证柜体垂直度偏差<1.5mm/m，否则柜门会关不严。某车间因低压柜基础倾斜，导致柜门变形，雨水渗入造成短路，重新调整基础才解决问题。基础周围要预留80cm以上操作空间，方便检修和散热，避免靠墙太近形成通风死角。

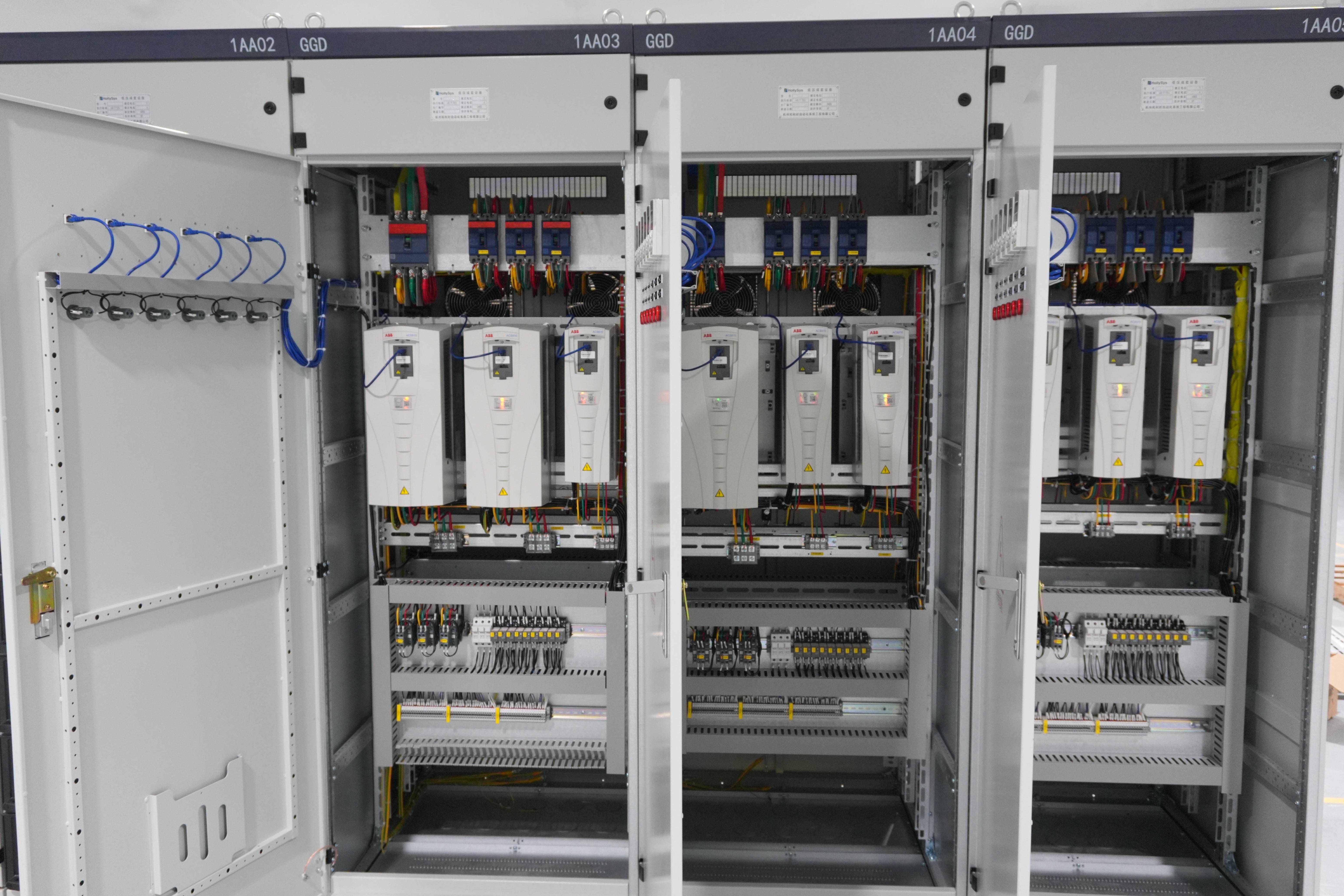

柜体安装有“精准要求”。高压柜之间的连接要紧密，母线对接时，螺栓扭矩需符合标准，比如M12螺栓扭矩应为35-40N・m，过松接触不良，过紧会损坏螺纹。低压柜并列安装时，缝隙要≤2mm，防止柜体之间受力不均。铜排连接时必须涂导电膏，降低接触电阻，某小区低压柜因未涂导电膏，接头发热导致总开关频繁跳闸。

接线规范是“生命线”。高压电缆接入需用专用电缆头，绝缘层剥切长度要精准，避免爬电距离不够;低压导线颜色要区分，相线用黄绿红，零线蓝色，地线黄绿双色，不可混接。接线端子要压接牢固，截面积10mm²以上导线必须用铜鼻子，某工厂因导线未压铜鼻子，线头松散导致短路，烧毁3台设备。

验收环节“不能马虎”。通电前要摇测绝缘电阻，高压柜相间、相对地≥1000MΩ，低压柜≥0.5MΩ。通电后测试各开关动作是否灵活，保护装置是否可靠，比如用试验按钮测试漏电保护器，应立即跳闸。带负荷运行24小时，柜体温度不超过环境温度+40℃，才算安装合格。

严格遵循这些规范，高低压配电柜才能从一开始就站稳脚跟，为长期稳定运行打下坚实基础。
